Langdrehen oder konventionelle CNC-Drehmaschine: So wählen Sie

Vom CHX-Metal-Engineering-Team · Veröffentlicht am 08.10.2026

Ein praktischer Vergleich von Langdrehmaschine (Swiss-Type) und konventioneller CNC-Drehmaschine - Führungsbüchse, L/D-Regel, Teilegröße, Stückkosten und wann welches Verfahren gewinnt. Das Werk umfasst 5.000 m2 und fertigt bis zu 5 Millionen Präzisionsteile pro Monat.

Wenn ein Drehteil ein L/D-Verhältnis über etwa 3:1 hat oder auf einem Merkmal unter 20 mm eine Durchmessertoleranz enger als +/-0,005 mm verlangt, entscheidet die Wahl der Maschinenart oft darüber, ob das Teil wirtschaftlich ist - oder überhaupt machbar. So unterscheiden sich die beiden Verfahren in der Praxis.

Was die beiden Maschinen tatsächlich tun

Eine konventionelle CNC-Drehmaschine hat eine feste Spindel: Futter oder Spannzange halten das Werkstück und drehen es, während das Werkzeug in X und Z verfährt. Sie ist die Standardwahl für Teile, die steif gespannt werden können - Durchmesser ab etwa 20 mm aufwärts, kurze Teile und Teile mit hohem Zerspanvolumen.

Eine Langdrehmaschine (Swiss-Type) arbeitet umgekehrt. Der Stangenwerkstoff schiebt sich durch eine gehärtete Führungsbüchse nach vorn, und die Werkzeuge sitzen unmittelbar an der Stirnseite dieser Büchse. Die Z-Bewegung entsteht durch Vorschub der Stange, nicht durch Verfahren des Werkzeugs entlang des Werkstücks. Weil der Schnitt genau dort stattfindet, wo das Material gestützt wird, bleibt dem Teil kaum Raum zum Ausweichen.

Die Führungsbüchse ist der ganze Punkt

Mit einer Führungsbüchse wird das Werkstück im Bruchteil eines Millimeters hinter der Schneide gestützt. Genau deshalb halten Langdrehmaschinen enge Durchmessertoleranzen auf schlanken Teilen. Eine Welle Ø3 mm mit 40 mm ungestützter Länge ist auf einer Langdrehmaschine Routine und auf einer Maschine mit fester Spindel schwer reproduzierbar, weil Ausweichen und Rattern mit dem Überhang schnell zunehmen.

Der Kompromiss ist real. Stangenmaterial für eine Führungsbüchse muss rund und geschliffen sein, typisch h9 oder h11, und jede Führungsbüchse ist auf ein schmales Durchmesserband abgestimmt. Am Ende jeder Stange bleibt zudem ein kurzer Rest. Diese Einschränkungen sind der Preis für die Steifigkeit.

Die L/D-Faustregel

Länge geteilt durch Durchmesser ist der schnellste Weg, ein Teil zu routen:

• Unter 3:1 - beide Maschinen gehen. Entscheiden Sie nach Teilegröße, Stückzahl und Anzahl der Folgeoperationen.
• 3:1 bis 10:1 - meist gewinnt die Langdrehmaschine. Das Ausweichen auf fester Spindel wächst in diesem Band schnell, und der Betrieb kämpft am Ende gegen Rattern statt zu zerspanen.
• Über 10:1 - eine Langdrehmaschine mit Führungsbüchse ist normalerweise der reproduzierbare Weg. Eine Reitstockhilfe hilft auf fester Spindel, erreicht aber nicht die Stützung, die die Büchse am Schnitt gibt.

L/D ist ein Ausgangspunkt, kein Urteil. Ein kurzes Teil mit tiefer Querbohrung gehört trotzdem auf eine Maschine mit angetriebenen Werkzeugen, und ein langes Teil aus Automatenmessing verhält sich völlig anders als dasselbe Teil aus Edelstahl 316.

Bauteilgröße und die Überlappungszone

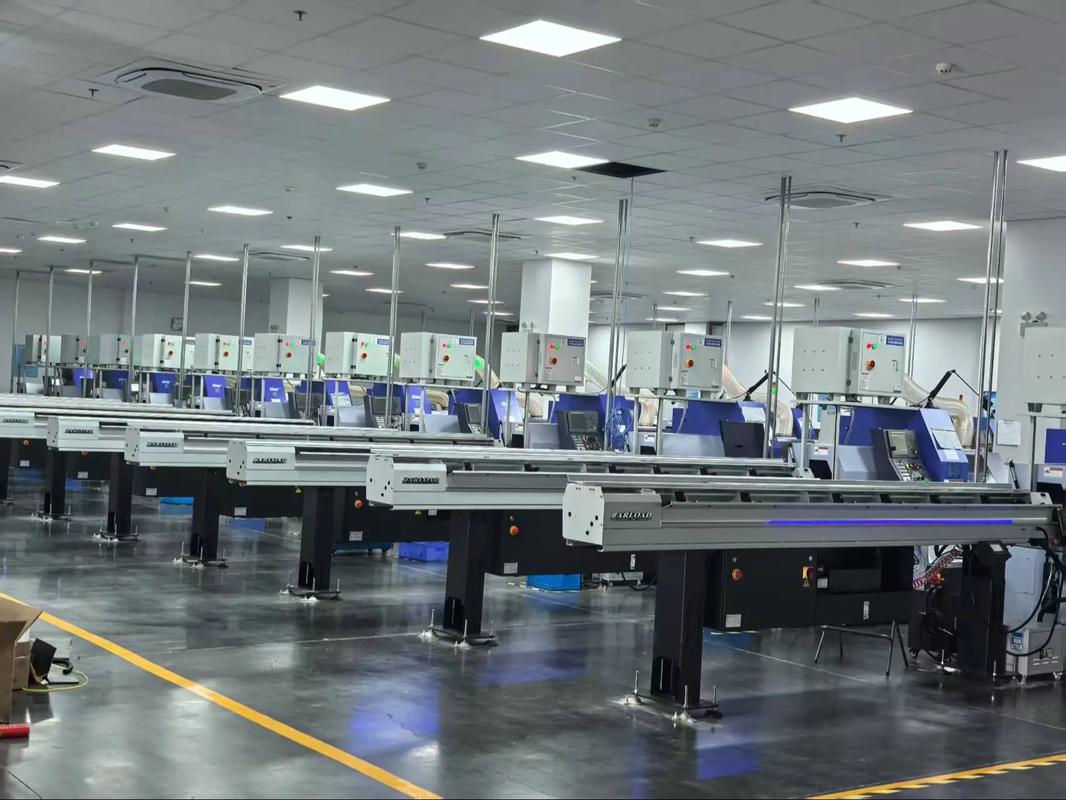

CHX Metal betreibt Tsugami-Langdrehmaschinen von Ø1 mm bis Ø20 mm Stange, daneben CNC-Drehmaschinen mit fester Spindel und 5-Achs-Bearbeitungszentren für größere oder prismatische Teile. Interessant ist die Überlappung: von etwa Ø16 mm bis Ø20 mm sind beide Wege technisch möglich, und die Entscheidung fällt meist über Teilelänge, Merkmalszahl und Stückzahl statt über den Durchmesser allein.

Ist ein Teil prismatisch - ein Gehäuse, ein Halter, ein Verteiler - gehört es unabhängig von der Größe auf ein Bearbeitungszentrum. Langdrehmaschinen spielen ihren Vorteil bei rotationssymmetrischen Teilen mit Fräs- und Querbohrmerkmalen aus, weil Gegenspindel und angetriebene Werkzeuge diese Merkmale im selben Zyklus fertigstellen.

Stückkosten und Stückzahl

Die Stückzeiten pro Merkmal sind auf der Langdrehmaschine nicht die kürzesten, aber die Maschinen sind für unbeaufsichtigten Betrieb mit Stangenlader gebaut - Lights-out-Fertigung ist normal. In Stückzahl macht das die Stückkosten für kleine Teile oft niedriger als auf einer Maschine mit fester Spindel, weil eine Bedienperson mehrere Maschinen beaufsichtigt.

Beim Rüsten kann die Rechnung kippen. Ein Langdrehauftrag verlangt eine zur Stange passende Führungsbüchse und eine bestückte Stangenladeeinrichtung; das ist mehr Arbeit als ein Spannzangenwechsel. Für ein einzelnes großes Teil gewinnt meist die konventionelle Drehmaschine. Bei einer Serie amortisiert sich das Rüsten, und der Vorteil der Langdrehmaschine kommt zurück.

Oberfläche und Folgeoperationen

Langdrehmaschinen liefern eine gute Drehfläche am Außendurchmesser, weil das Teil steif gestützt ist. Mit angetriebenen Werkzeugen und Gegenspindel lassen sich Querbohrungen, Nuten und Rückseitenarbeiten oft in einem Zyklus erledigen, was eine zweite Aufspannung und deren Umspannfehler spart.

Wenn ein Teil auf einer bestimmten Fläche eine feine Oberfläche braucht, geben Sie den Ra-Wert nur dort an, wo die Funktion ihn verlangt. Pauschale Oberflächenangaben über eine ganze Zeichnung kosten Polierzeit, ohne Funktion zu gewinnen.

Eine kurze Entscheidungsliste

• L/D über 3:1? Tendenz Langdrehen.
• Durchmesser unter 20 mm mit enger Toleranz? Tendenz Langdrehen.
• Prismatische Form oder hohes Zeitspanvolumen? Bearbeitungszentrum.
• Einzelteil mit großem Durchmesser? Konventionelle Drehmaschine.
• Serie mit Quermerkmalen? Langdrehen mit Gegenspindel und angetriebenen Werkzeugen.
• Stangenmaterial nicht rund oder nicht geschliffen? Fragen Sie den Betrieb, bevor Sie annehmen, dass eine Führungsbüchse es läuft.

Wenn Sie unsicher sind, senden Sie die Zeichnung. Die Prozessroute ist Teil einer DFM-Prüfung, und sie zu ändern ist billiger, bevor die Werkzeuge gerüstet sind.

Häufige Fragen

Kann eine Langdrehmaschine Teile über Ø20 mm fertigen?

Auf unseren Maschinen nicht - unser Langdrehbereich läuft von Ø1 mm bis Ø20 mm Stange. Größere Teile gehen auf CNC-Drehmaschinen mit fester Spindel oder 5-Achs-Bearbeitungszentren, was in einer Auftragsfertigung eine normale Aufteilung ist.

Braucht jedes schlanke Teil eine Führungsbüchse?

Nein. Kurze Teile mit niedrigem L/D laufen auf fester Spindel problemlos. Die Führungsbüchse rechnet sich, je länger das Teil im Verhältnis zum Durchmesser wird, oder wenn eine enge Durchmessertoleranz über eine große Länge halten muss.

Ist Langdrehen bei kleiner Stückzahl teurer?

Das Rüsten ist aufwendiger, weil Führungsbüchse und Stangenlader auf das Material abgestimmt werden müssen, sodass bei sehr kleiner Stückzahl eine konventionelle Drehmaschine günstiger sein kann. Mit steigender Stückzahl kehrt der unbeaufsichtigte Betrieb das meist um.

Welches Stangenmaterial braucht eine Langdrehmaschine?

Rundes, geschliffenes Stangenmaterial - typisch h9 oder h11 - in einem schmalen Durchmesserband, weil das Material durch die Führungsbüchse läuft. Kaltgezogene oder blanke Stangen sind üblich; stark unrunde Ware hält die Toleranz nicht.
