Gelenk- und Fingerteile für Humanoid-Roboter zerspanen

Vom CHX-Metal-Engineering-Team · Veröffentlicht am 08.10.2026

Toleranzen, Werkstoffe und DFM für Gelenkgehäuse, Fingerglieder und Harmonic-Drive-Komponenten von Humanoiden, gefertigt auf Langdreh- und 5-Achs-CNC. Engineering-Teams prüfen Zeichnungen und geben Fertigbarkeitsfeedback innerhalb von 24 Stunden zurück.

Humanoid-Programme laufen schnell, und die Teile, die entscheiden, ob sich ein Gelenk geschmeidig anfühlt, sind klein: Gelenkgehäuse, Fingerglieder, Harmonic-Drive-Sitze und Endeffektor-Halter. Diese Teile werden in kleiner bis mittlerer Stückzahl eng toleriert gedreht und gefräst - eine Kombination, die die richtige Prozesswahl belohnt.

Was diese Teile verlangen

Gelenk- und Fingerteile teilen einen gleichbleibenden Satz von Anforderungen. Die Toleranzen sind eng, weil Umkehrspiel und Rundlauf direkt am Endeffektor spürbar sind. Die Wandstärken sind dünn, weil Gewicht der Feind von Nutzlast und Akkulaufzeit ist. Die Stückzahlen sind klein und die Iterationen häufig, weil die Mechanik noch in Bewegung ist. Und die Oberfläche muss sauber sein - ein Grat in einer Gelenkbohrung wird zur Verschleißstelle.

Genau dieses Profil - kleine Teile, enge Toleranzen, dünne Wände, kleine bis mittlere Stückzahl - ist das Feld, auf dem Langdrehen und 5-Achsen-Bearbeitung ihren Platz verdienen und eine universelle Werkstatt an Grenzen stößt.

Die Teilefamilien, die wir bearbeiten

In der Praxis zerfallen Humanoid-Programme in eine Handvoll wiederkehrender Teilefamilien:

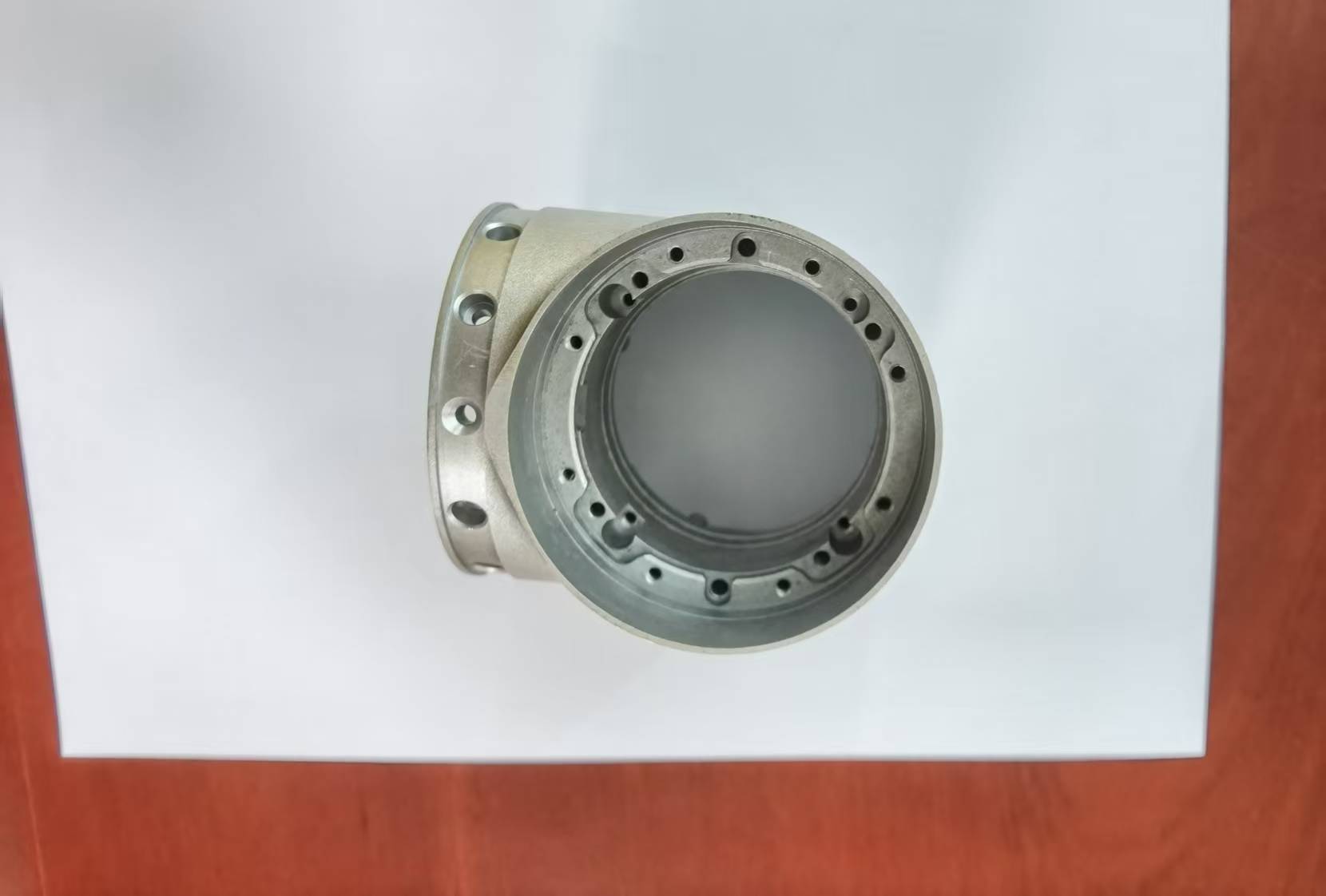

• Gelenkgehäuse und Aktorgehäuse - gedrehte oder gefräste Körper, die die Lagersitze und Motorauflageflächen tragen.
• Fingerglieder und Phalanxteile - kleine, schlanke Drehteile, oft mit Querbohrungen für Bolzen, die zur Langdrehbearbeitung passen.
• Harmonic-Drive- und Zahnradsitze - Bohrungen und Absätze, an denen Konzentrizität und Rechtwinkligkeit die Laufruhe bestimmen.
• Endeffektor-Halter und -Aufnahmen - prismatische Teile mit gemischtem Fräsen und Bohren, passend zur 5-Achsen-Bearbeitung.
• Fingerspitzenpolster und Abdeckungen - Teile mit weiterer Toleranz, bei denen Werkstoff und Oberfläche mehr zählen als Präzision.

Weil diese Teile zusammenspielen, lohnt es sich meist, einen Satz gemeinsam auf derselben Bezugsstrategie zu fertigen, statt jede Familie getrennt zu beschaffen.

Welche Toleranzen wirklich zählen

Nicht jedes Maß braucht eine enge Toleranz, einige aber doch. Konzentrizität und Rechtwinkligkeit zwischen Bohrungen steuern Lagerleben und Umkehrspiel. Der Rundlauf des Zahnradsitzes zeigt sich als Gelenkgeräusch und Lost Motion. Die Lagetoleranz der Bolzenbohrung bestimmt, wie geschmeidig ein Fingerglied anlenkt.

CHX Metal arbeitet mit einer Standardtoleranz von +/-0,005 mm, enger auf kritischen Merkmalen. Diese Toleranzen werden im Haus per CMM (Leyden) geprüft statt auf Vertrauen gesampelt, und ein Erstmusterprüfbericht samt Chargenrückverfolgbarkeit kann mit jeder Charge mitgehen.

Werkstoffe und Oberflächen

Humanoid-Teile werden von Aluminium dominiert, weil das Gewicht das Design treibt. 7075 bietet die höchste Festigkeit der gängigen Zerspanungslegierungen, während 6061-T6 freier zerspanbar ist und verlässlich eloxiert. Edelstahl 303/304/316 erscheint an Verschleißflächen und Befestigern, Titan TC4 (Ti-6Al-4V) in hochbelasteten Gliedern, und technische Kunststoffe wie POM/Delrin und PEEK in reibarmen Polstern und Isolatoren.

Eloxieren, Passivieren, Brünieren, Lasermarkierung und leichtes Galvanisieren erfolgen bei CHX Metal im Haus, sodass ein Teil für die gängigen Oberflächen den Betrieb nicht verlässt - das hält die Toleranzkette intakt und verkürzt die Lieferzeit.

DFM-Hinweise für Roboterteile

• Schlanke rotationssymmetrische Teile (Fingerglieder, Bolzen, kleine Wellen) auf Langdrehmaschinen routen und das L/D-Verhältnis im Blick behalten.
• Prismatische Gehäuse und Halter auf 5-Achs-Bearbeitungszentren routen und ein einziges Spannbezugssystem einplanen, damit Lagerbohrung und Montagefläche in Beziehung bleiben.
• Wände oberhalb des Punkts halten, an dem eine Schlichtpassage auszuweichen beginnt; muss eine Wand dünn sein, sagen Sie es früh, damit der Prozess geplant werden kann.
• Entgratungserwartungen für Innenbohrungen und Querbohrungen angeben - ein versteckter Grat ist im Gelenk eine Verschleißstelle.
• Rechnen Sie mit einer Lücke zwischen Prototyp und Serie: Robotermechanik iteriert, und ein Betrieb, der einen geänderten Stand schnell umsetzt, ist mehr wert als einer, der bei eingefrorenem Design knapp günstiger ist.

Vom Prototyp zur Serie

Roboterprogramme starten selten mit Serie, daher ist die sinnvolle Frage, ob ein Lieferant das Design durch seine Revisionen begleiten kann. CHX Metal führt einen einzelnen Prototyp bis zur Serienfertigung ohne feste Mindestbestellmenge, bei einer Monatskapazität von bis zu 5.000.000 Stück auf 220 eigenen Maschinen. Prototypen gehen in der Regel in 3-7 Tagen raus, Serienchargen in 7-15 Tagen.

Häufige Fragen

Können Sie eine komplette Gelenkbaugruppe als abgestimmten Satz fertigen?

Ja. Die zusammenwirkenden Teile eines Gelenks auf einer gemeinsamen Bezugsstrategie zu fertigen hält Konzentrizität und Rechtwinkligkeit im Griff und ist meist leichter zu halten, als jedes Teil bei einem anderen Lieferanten zu beschaffen.

Welche Toleranzen halten Sie an Robotergelenkteilen?

Die Standardtoleranz liegt bei +/-0,005 mm, enger auf kritischen Merkmalen wie Lagerbohrungen und Zahnradsitzen, im Haus per CMM geprüft.

Unterstützen Sie Prototypenläufe in kleiner Stückzahl?

Ja. Es gibt keine feste Mindestbestellmenge - wir führen einen einzelnen Prototyp bis zur Serienfertigung, was zu Roboterprogrammen passt, die noch an der Mechanik iterieren.

Welche Werkstoffe empfehlen Sie für Humanoid-Teile?

Aluminium 7075 oder 6061-T6 für die meisten Strukturteile, Edelstahl 303/304/316 für Verschleißflächen, Titan TC4 für hochbelastete Glieder und POM/Delrin oder PEEK für reibarme Polster. Die Wahl balanciert Gewicht, Steifigkeit und Kosten.
