Checklist DFM per pezzi torniti CNC

A cura del team engineering CHX Metal · Pubblicato l'8 ottobre 2026

Dodici controlli di progettazione per la produzione prima di inviare un pezzo tornito a preventivo - spessore di parete, rapporto L/D, sottosquadri, filettature, tolleranze, finiture, riferimenti. Lo stabilimento copre 5.000 m2 e produce fino a 5 milioni di particolari di precisione al mese.

La maggior parte dei ritardi nei preventivi e delle sorprese di costo sui pezzi torniti nasce da pochi dettagli di progetto. Fare questi dodici controlli prima di inviare il disegno accorcia il ciclo del preventivo e spesso elimina il costo prima che venga progettato.

Controlli geometrici

1. Spessore di parete. Le pareti sottili si deformano e vibrano. Nei pezzi torniti in metallo gli spessori sotto circa 0,5 mm diventano un caso speciale; segnalatelo subito all'officina perché processo e attrezzaggio vengano pianificati.
2. Rapporto lunghezza/diametro. Oltre circa 3:1 la macchina a fantina mobile (swiss-type) con ghiera di guida diventa la via pratica. Oltre 10:1 è di solito l'unica ripetibile.
3. Sottosquadri e scarichi. Un sottosquadro che il raggio di punta standard non raggiunge impone un utensile speciale, una rettifica o una seconda operazione. Prevedete gole di scarico dove un gradino incontra un diametro maggiore.
4. Raggi d'angolo. Allineate i raggi interni al raggio di punta che l'officina ha davvero a magazzino. Un disegno che chiede uno spigolo interno vivo richiede una broccia, un'elettroerosione o un compromesso.

Controlli sulle caratteristiche

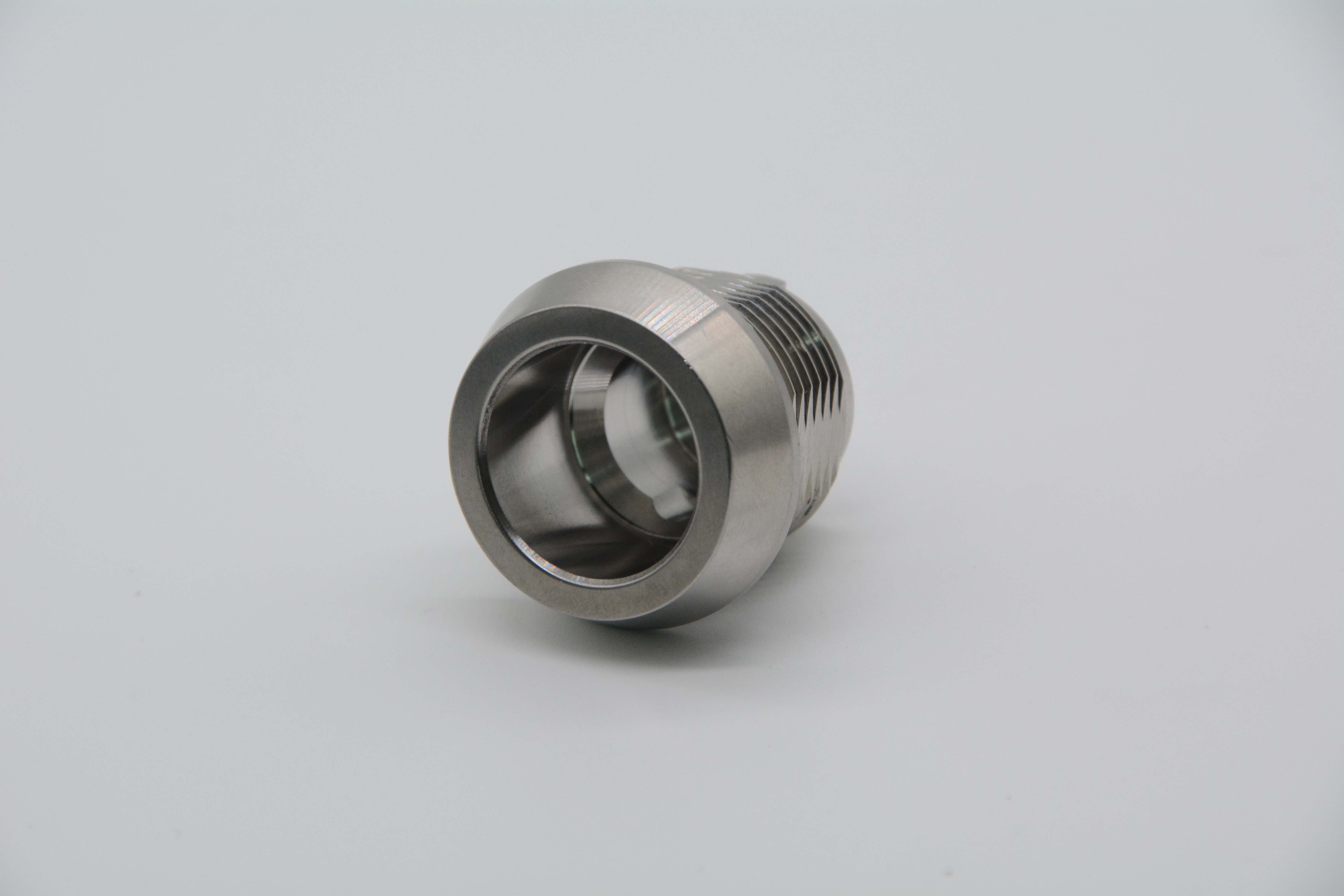

5. Filettature. Indicate norma, classe e se il filetto è tagliato o rullato. I filetti rullati sono più resistenti ma richiedono il diametro indicato correttamente; quelli tagliati sono più flessibili sulle piccole serie.
6. Fori trasversali e lavorazioni di fresatura. Su una swiss-type con utensili motorizzati e contromandrino sono economici, come operazione di fresatura separata diventano cari. Segnalateli perché il ciclo venga pianificato in un'unica presa.
7. Zigrinatura e scanalature. Aggiungono attrezzaggio e setup; se sono decorative e non funzionali, ditelo.
8. Marcatura. La marcatura laser è rapida in casa, ma confermate l'altezza dei caratteri e se deve resistere al trattamento superficiale.

Controlli su tolleranze e finiture

9. Assegnazione delle tolleranze. Non mettete una tolleranza stretta su ogni quota. La tolleranza standard è +/-0,005 mm, ma va indicata solo sulle caratteristiche che governano davvero la funzione - il resto va in tolleranza generale.
10. Riferimenti e GD&T. Scegliete riferimenti che rispecchiano come il pezzo viene bloccato e misurato. Una concentricità o un runout riferito a un datum che l'attrezzatura non raggiunge genera costo e discussioni.
11. Finitura superficiale. Indicate Ra solo dove serve alla funzione. Finiture generalizzate su tutto il disegno aggiungono lucidatura senza aggiungere funzione.
12. Sequenza di processo. Annotate se il trattamento termico o la finitura avvengono prima o dopo la lavorazione. Temprar un pezzo prima dell'ultima passata stretta cambia utensili e ordine delle operazioni.

Un'altra abitudine che fa risparmiare tempo

Inviate il modello 3D oltre al disegno 2D e indicate la revisione. Un file STEP elimina le ambiguità geometriche, mentre il disegno 2D governa tolleranze e GD&T. Quando i due contrastano, è il numero di revisione a stabilire quale vale.

In CHX Metal ogni ordine è quotato da un ingegnere che lavora sulla vostra revisione di disegno, e il feedback DFM accompagna il preventivo - di norma entro 12 ore lavorative. Non c'è un MOQ rigido, quindi un singolo prototipo può essere validato prima di impegnare un lotto.

Domande frequenti

Qual è il problema DFM più comune sui pezzi torniti?

L'eccesso di tolleranze. Tolleranze strette su ogni quota, comprese caratteristiche senza relazione funzionale tra loro, aggiungono tempo di collaudo e costo senza migliorare il pezzo.

Meglio inviare un disegno 2D, un modello 3D o entrambi?

Entrambi, se li avete. Il modello STEP o IGES elimina le ambiguità geometriche e il disegno 2D governa tolleranze e GD&T. Indicate la revisione che vale.

Potete lavorare da un campione fisico senza disegno?

Sì. Possiamo misurare il campione, produrre un disegno per la vostra conferma e quotare su quello, ma un disegno originale è sempre più rapido ed elimina il rischio interpretativo.

La revisione DFM è a pagamento?

No. Il feedback DFM accompagna il preventivo, senza obbligo di ordine.
